以下是使用紅外測溫儀檢測液氮罐表面溫度的 詳細操作步驟，涵蓋準備工作、檢測流程、數據判讀及安全注意事項，確保精準判斷罐體真空性能：
-

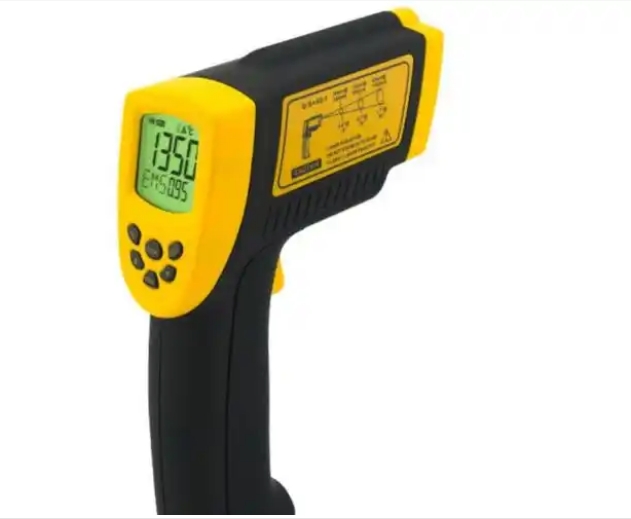

紅外測溫儀：選擇量程覆蓋 -30℃~100℃、精度 ±2% 或 ±2℃（取較大值）的工業級測溫儀（如 FLUKE、Testo 品牌），具備單點測溫及區域掃描功能；
-
記錄表格：用于記錄檢測時間、罐體編號、各區域溫度數據；
-
輔助工具：干燥抹布（擦拭罐體表面污漬，避免影響測溫精度）、手套（防低溫凍傷，建議使用防凍手套）。
-
檢測環境溫度穩定（建議 20℃~30℃，避免空調直吹或陽光直射罐體）；
-
罐體需 靜置 30 分鐘以上（避免剛開蓋后內部低溫影響表面溫度，建議在加液后 2 小時或未開蓋狀態下檢測）。
-
關閉罐體所有閥門（如進液閥、放空閥），確保處于密封狀態；
-
用干燥抹布擦拭罐體表面，清除結霜、水珠或灰塵（結霜區域需自然融化后再檢測，避免冰層隔熱干擾數據）。
-
開機后校準至 “表面溫度” 模式，發射率設置為 0.95（鋁制罐體常見發射率，若罐體為不銹鋼材質，發射率調至 0.90）；
-
距離罐體表面保持 10~30cm 檢測距離（按測溫儀說明書推薦距離，確保光斑完全覆蓋被測區域）。
|
檢測區域
|
檢測目的
|
操作要點
|
|
罐頸（開口處）
|
初步判斷密封與真空狀態
|
環繞頸部 360° 掃描，正常應有輕微溫度梯度（接觸外界空氣，溫度略高于罐體中部，約 15℃~20℃）；若局部溫度＜10℃，可能密封墊失效或真空層上端漏氣。
|
|
筒體側面
|
排查真空夾層整體性能
|
從部到底部縱向掃描，每 10cm 記錄一個數據點，正常溫差≤5℃；若某區域溫度驟降（如從 20℃突降至 10℃），提示對應位置真空失效。
|
|
焊縫連接處
|
檢測焊接部位密封性
|
重點掃描罐體與底座、提手焊接處，以及上下封頭焊縫（應力集中易開裂），若焊縫周邊溫度比相鄰區域低 5℃以上，可能存在微漏導致真空流失。
|
|
底座與支腳
|
檢查底部隔熱性能
|
檢測底座金屬支架溫度，正常應與室溫接近（≥15℃）；若底座發冷（＜10℃），可能真空層底部破損，低溫傳導至支撐結構。
|
|
閥門與接口
|
排查閥門密封是否漏氣
|
檢測進液閥、安全閥表面溫度，正常與罐體表面一致；若閥門手柄或接口處溫度明顯低于罐體（如溫差＞10℃），可能閥門密封圈老化導致液氮微漏。
|
-
繪制罐體簡易示意圖，標注各檢測點溫度（如 “頸部左側 18℃，右側 17℃”）；
-
記錄檢測時間、環境溫度、罐體當前液氮存量（如 “2025 年 5 月 14 日，室溫 25℃，罐內剩余液氮 30%”）。
-
整體溫度：在室溫 25℃環境下，罐體外殼溫度 ≥15℃（真空層有效隔熱，僅少量低溫通過傳導散失）；
-
溫度均勻性：各區域溫差 ≤5℃（除罐頸因接觸外界空氣可能略低外，筒體、底座溫度應相對均勻）；
-
溫度穩定性：重復檢測同一位置，10 分鐘內溫度波動 ≤2℃（無持續下降趨勢）。
-
局部低溫：任一區域溫度 ≤10℃（如筒體中部出現 10℃以下低溫點），或某區域溫度比相鄰點低 ≥8℃，提示對應位置真空層破損；
-
溫度梯度異常：從罐頸到底部溫度呈 “斷崖式下降”（如部 20℃，中部 15℃，底部 5℃），說明真空層整體失效，低溫從底部泄露；
-
持續降溫：間隔 30 分鐘兩次檢測，同一位置溫度下降 ≥3℃（排除環境溫度降低因素），表明真空層正在緩慢漏氣。
-
防護裝備：檢測時佩戴 防低溫手套 + 護目鏡，避免罐體表面冷凝水接觸皮膚（-196℃液氮濺出可導致凍傷）；
-
測溫儀使用：勿將測溫儀激光瞄準器直射眼睛，避免長時間對準太陽或強光源校準（影響傳感器精度）；
-
異常處理：若檢測發現低溫區域，立即停止使用罐體，優先轉移內部樣本至備用罐，再聯系廠家檢修（真空層維修需專業設備，不可自行拆解）。
-
場景：檢測 20L 液氮罐（鋁制外殼，室溫 22℃）
-
檢測結果：
-
罐頸溫度：16℃~18℃（正常）；
-
筒體中部：20℃（均勻）；
-
底座支架：21℃（與室溫一致）；
-
結論：真空度正常，無需額外處理。
若檢測發現底座溫度僅 8℃，且筒體中部有 12℃低溫點，則判定為 底部真空失效，需立即轉移樣本并報修。
通過上述步驟，可快速定位液氮罐表面異常低溫區域，結合蒸發率檢測（如稱重法），能更精準判斷真空度是否正常。建議對重要罐體建立 溫度檢測臺賬，定期（每月）記錄數據，通過趨勢分析提前發現真空性能下降隱患。
